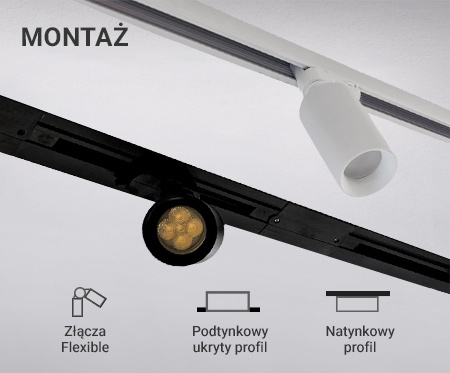

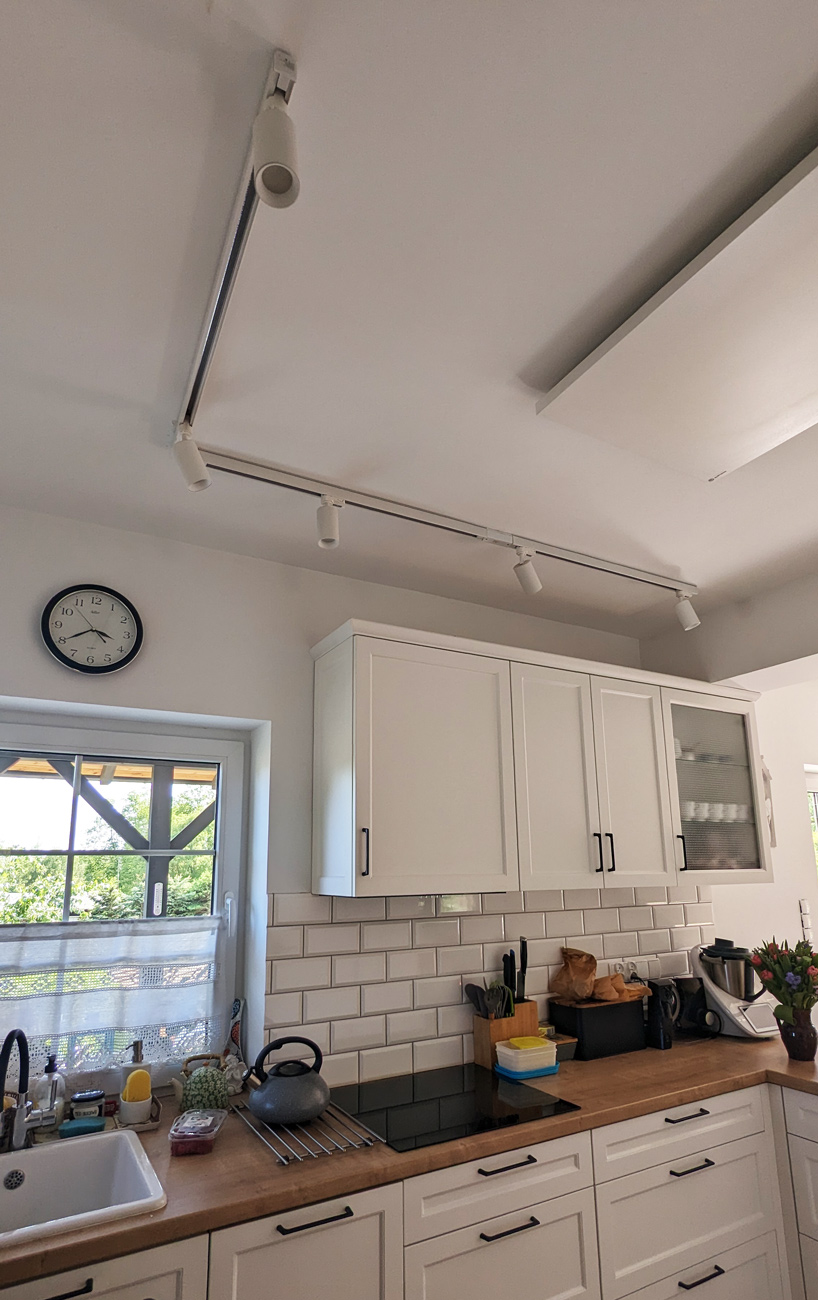

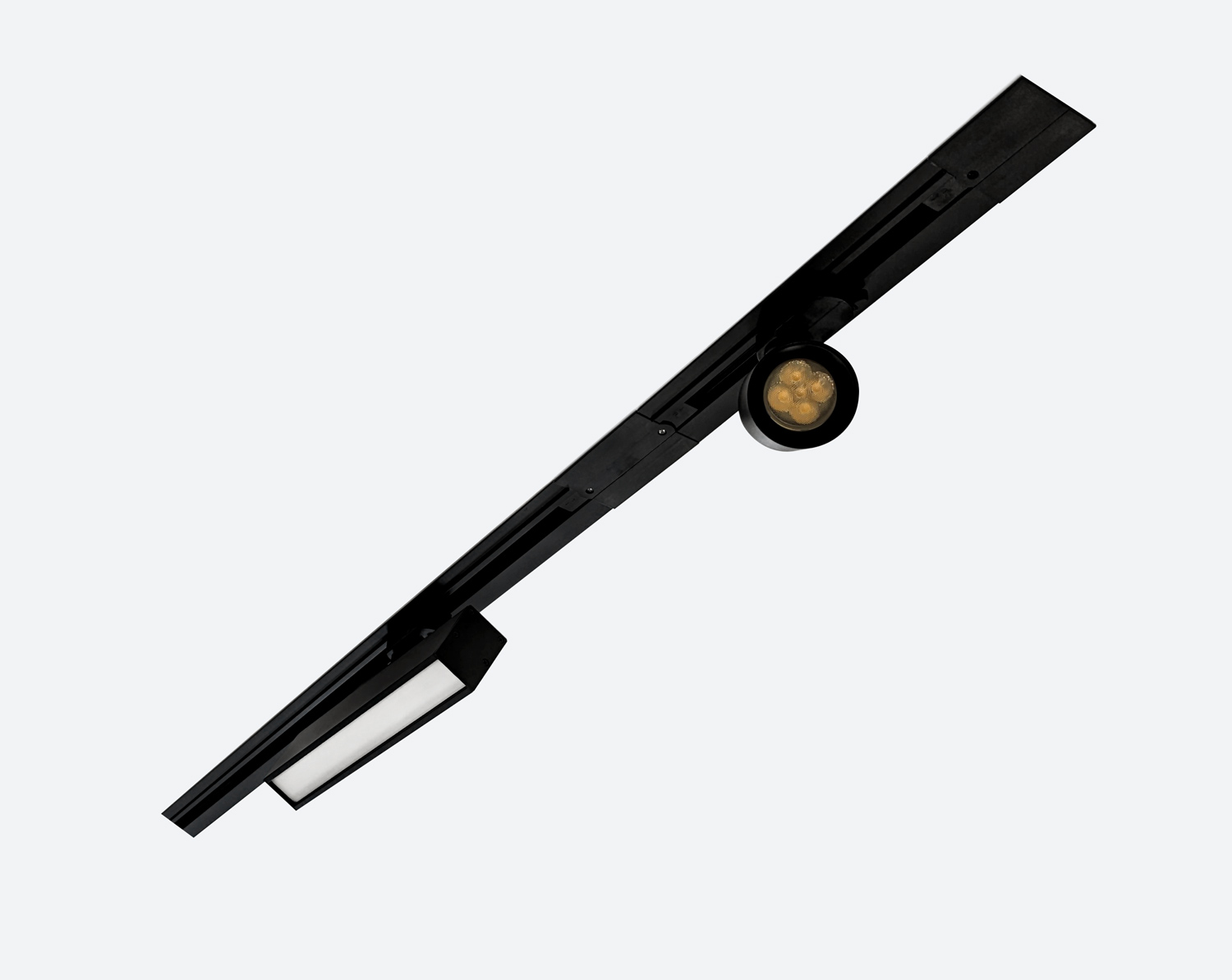

TRACK 3LINE

Na pierwszy rzut oka może wydawać się, że oznaczenie elementów jako „lewych” i „prawych” to niepotrzebne komplikowanie sprawy. Przecież szyna wygląda symetrycznie, a większość łączników pasuje z obu stron. Jednak w rzeczywistości różnica między wersją lewą i prawą jest bardzo istotna zarówno dla poprawności technicznej, jak i dla bezpieczeństwa całego układu.

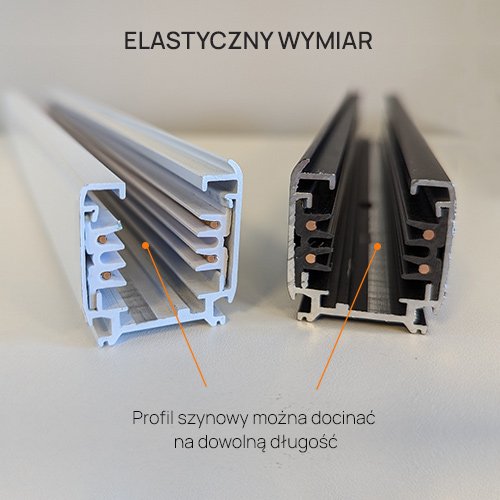

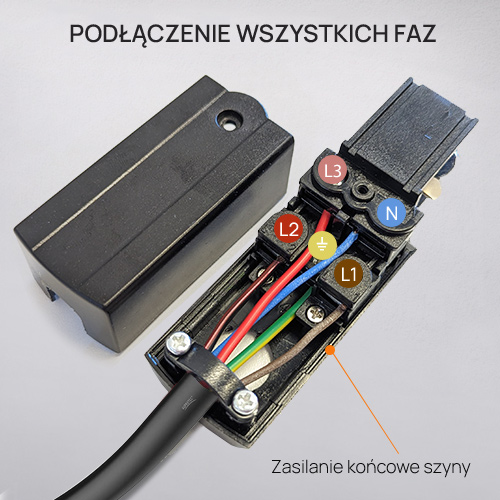

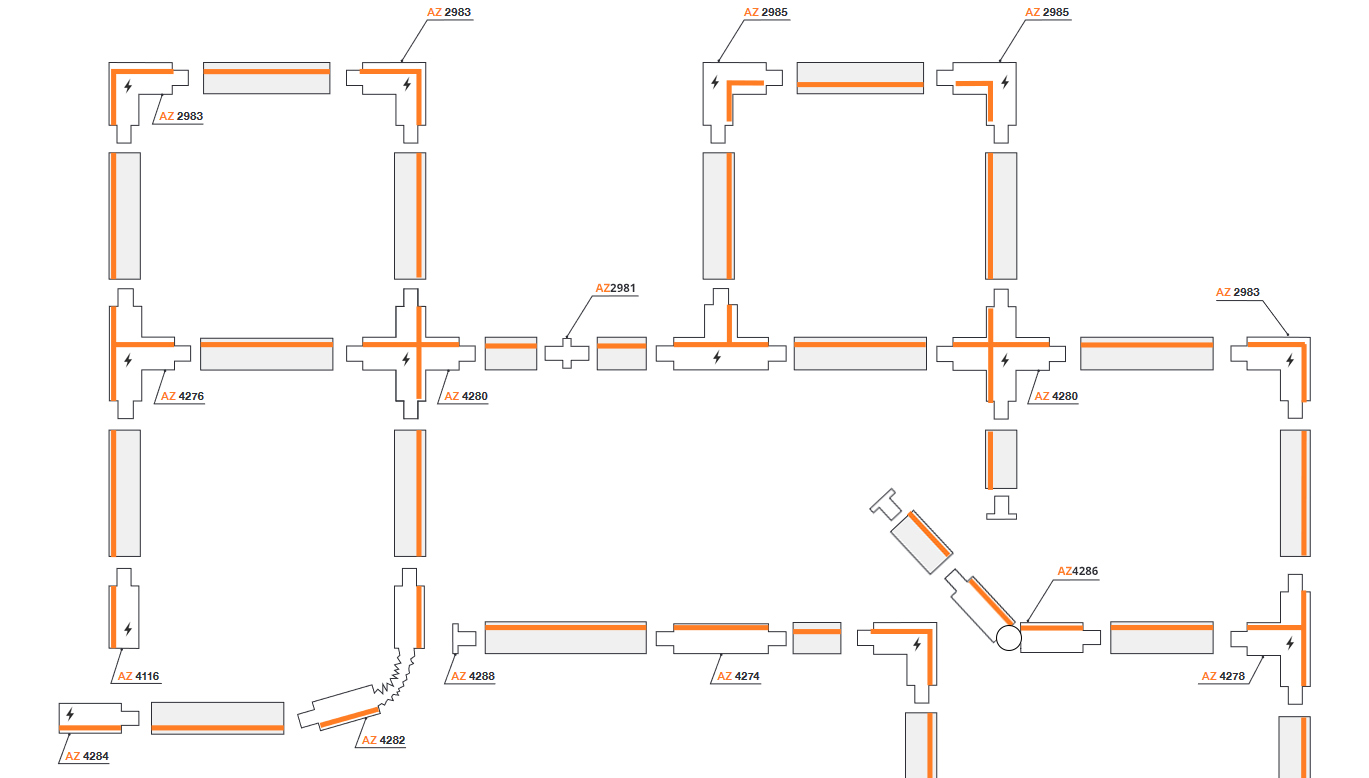

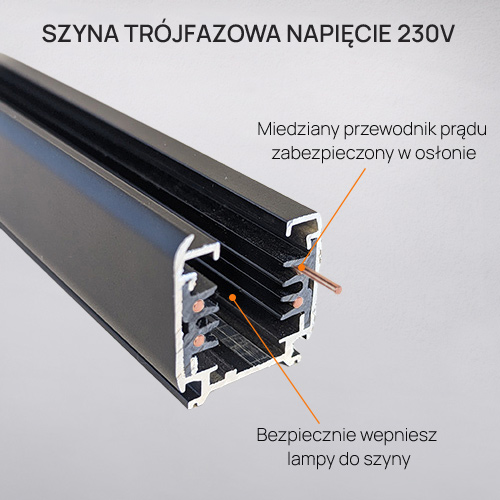

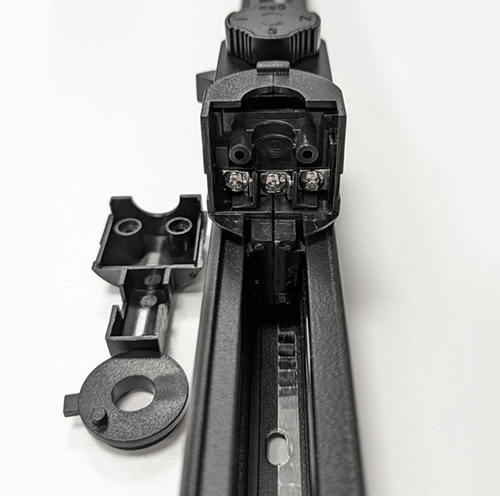

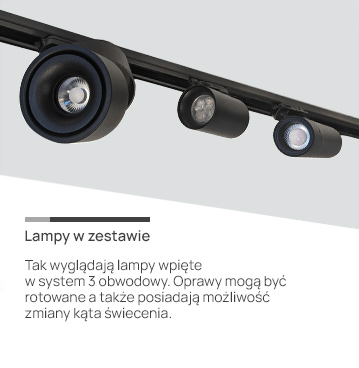

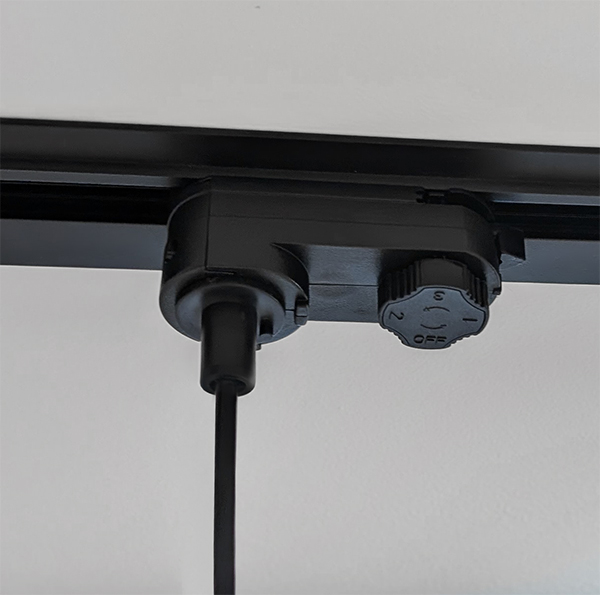

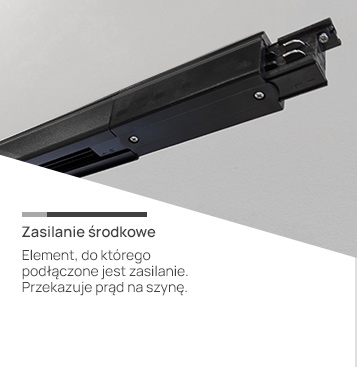

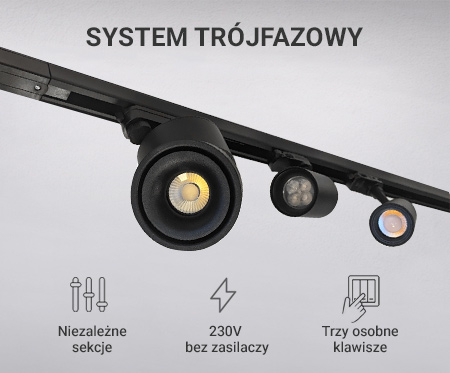

Każdy szynoprzewód systemu TRACK 3LINE ma trzy tory prądowe i jeden tor ochronny, czyli uziemienie. To uziemienie przebiega tylko po jednej stronie szyny i oznaczone jest charakterystyczną srebrną blaszką. Dzięki temu wszystkie połączone elementy, czyli szyny, łączniki, narożniki i zasilacze tworzą jedną, ciągłą linię uziemienia, która odpowiada za bezpieczeństwo użytkowników i poprawne działanie systemu.

Elementy „lewe” i „prawe” różnią się więc tym, po której stronie znajduje się uziemienie. Przy łączeniu szyn kluczowe jest, by zachować ciągłość, czyli aby srebrna blaszka zawsze znajdowała się po tej samej stronie. To właśnie oznacza, że elementy muszą być „z tej samej strony”. Jeśli połączymy lewy element z prawym, uziemienie zostanie przerwane, a tory fazowe mogą się nie pokryć. W najlepszym przypadku system nie zadziała, w najgorszym może dojść do zwarcia i niebezpiecznej sytuacji.

Kiedy ma to znaczenie?

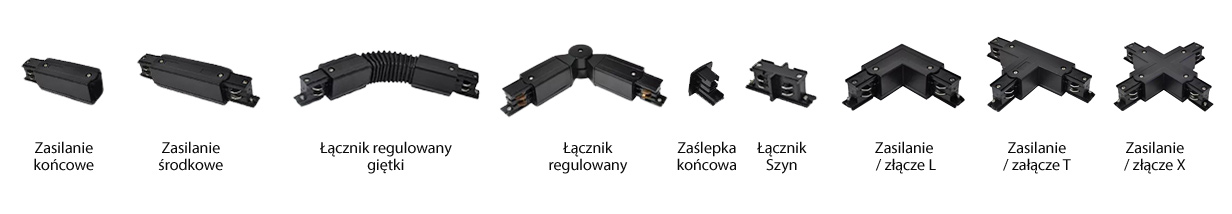

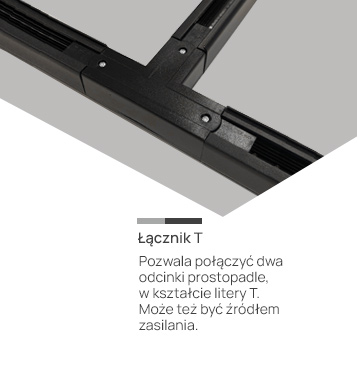

Zasadę lewej i prawej strony należy bezwzględnie zachować zawsze wtedy, gdy łączymy ze sobą elementy w złożonym układzie, czyli przy łącznikach L, T, X i wszelkich skrzyżowaniach. W takich miejscach prąd płynie w kilku kierunkach, a każda gałąź musi mieć poprawnie poprowadzone tory fazowe i ochronne. Jeśli np. w złączu typu T jedna z gałęzi zostanie podłączona odwrotnym elementem, to uziemienie przeskoczy na drugą stronę, a cały układ stanie się niespójny. Efekt: jedna część szyny będzie miała odwrócone fazy, a inna może pozostać bez ochrony.

Przykład praktyczny:

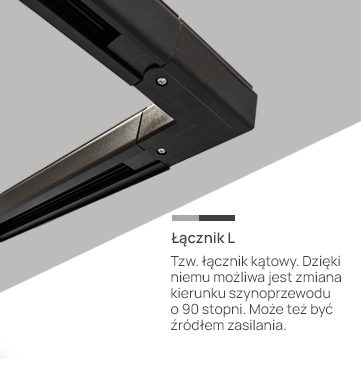

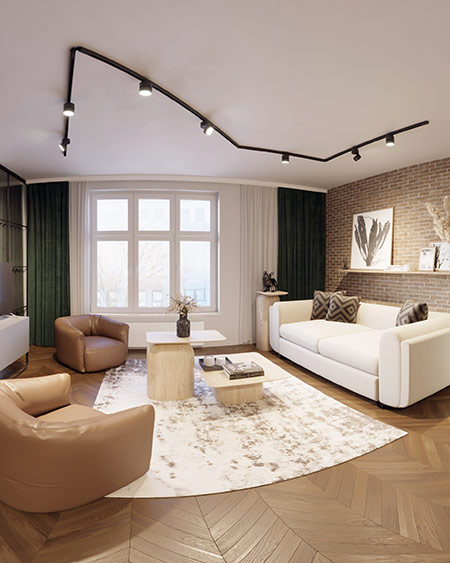

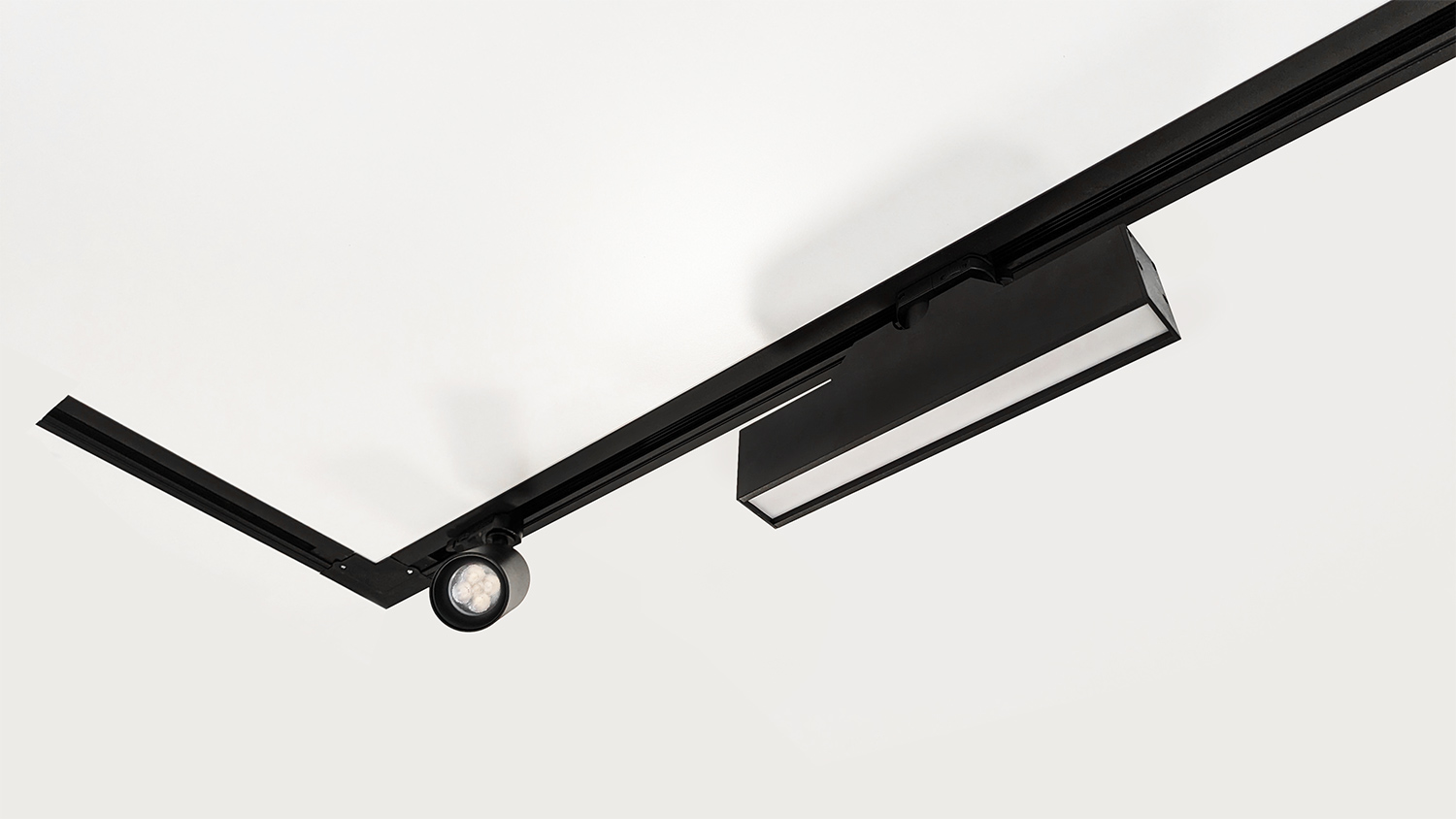

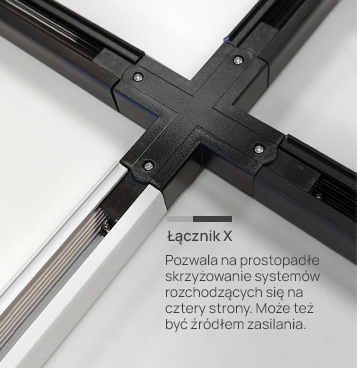

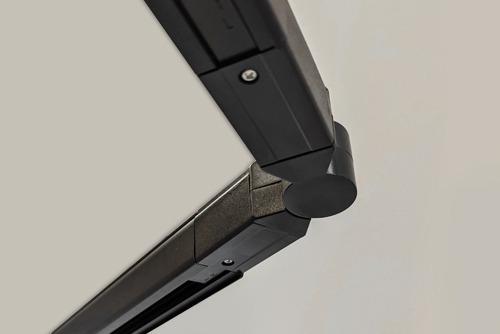

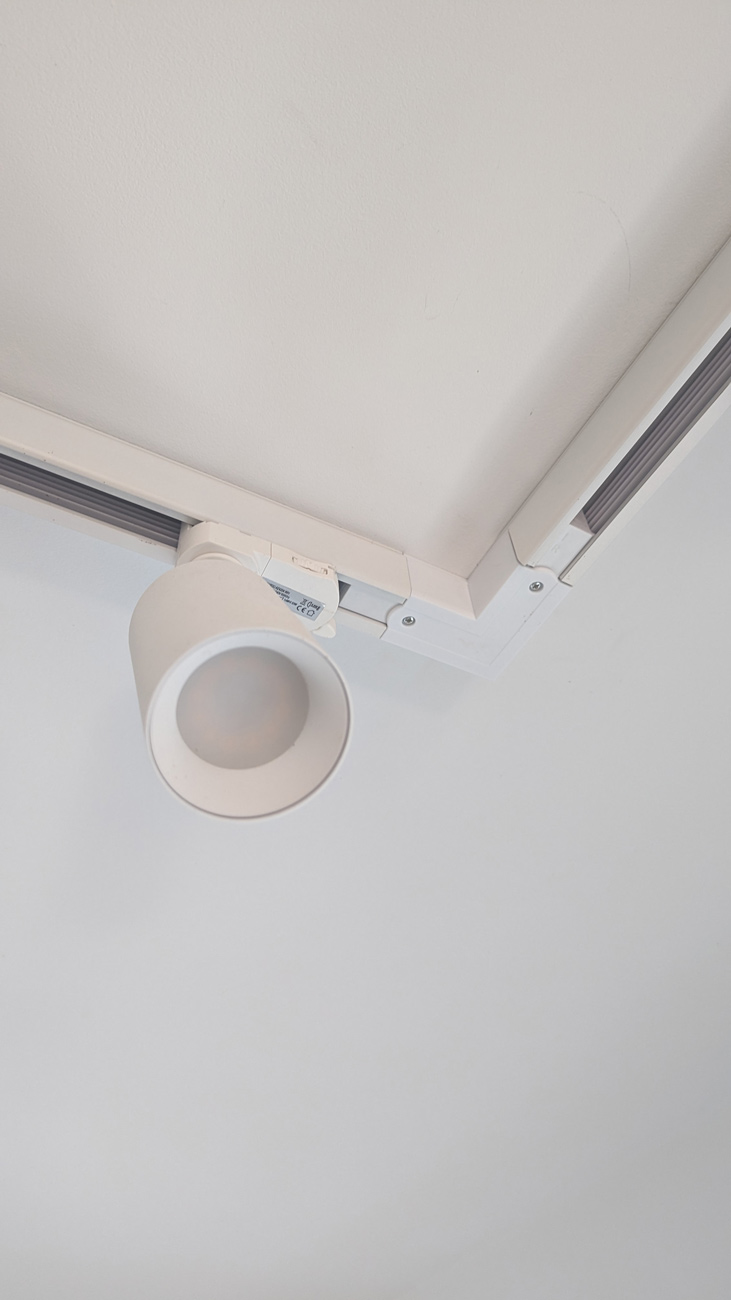

Wyobraźmy sobie układ w kształcie litery L. Jeśli pierwsza szyna ma uziemienie po lewej stronie, to do jej końca musimy dobrać łącznik narożny lewy, tak, aby uziemienie „zawinęło się” zgodnie z kierunkiem biegu szyny. Gdybyśmy użyli narożnika prawego, fizycznie może się on wpiąć, ale elektrycznie odwróci biegunowość. Podobnie działa złącze X, każda z jego czterech stron musi zostać połączona z szyną, która ma uziemienie po tej samej stronie, co dana sekcja złącza.

Kiedy nie ma to znaczenia?

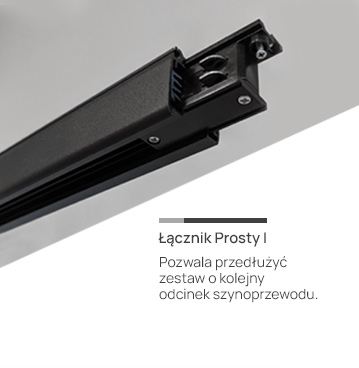

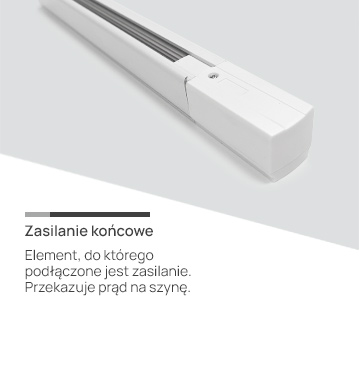

W najprostszych konfiguracjach, np. przy pojedynczym odcinku szyny z jednym zasilaniem i zaślepką z drugiej strony – orientacja nie ma większego znaczenia. W takim układzie nie ma innych odgałęzień ani skrzyżowań, więc nie ma ryzyka przerwania ciągłości torów. Podobnie, jeśli planujesz prostą linię składającą się z kilku połączonych odcinków w jednym kierunku, wystarczy, że wszystkie elementy będą tego samego typu (np. wszystkie lewe).

Warto jednak pamiętać, że w praktyce wielu projektantów i instalatorów już na etapie planowania oznacza sobie stronę uziemienia na schemacie – zwykle kolorem lub symbolem. Dzięki temu przy rozbudowie układu (np. dodaniu nowego odcinka lub złącza T) wiadomo od razu, który wariant elementu należy dobrać.

Podsumowując:

Oznaczenia „lewa” i „prawa” nie są przypadkowe. To nie kwestia wyglądu czy sposobu montażu, lecz bezpieczeństwa i poprawnego prowadzenia torów prądowych.

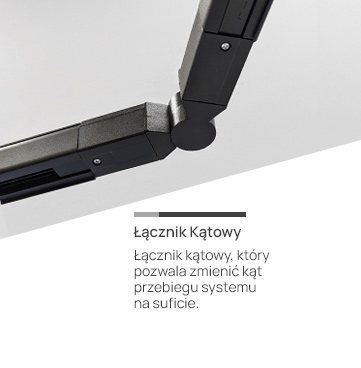

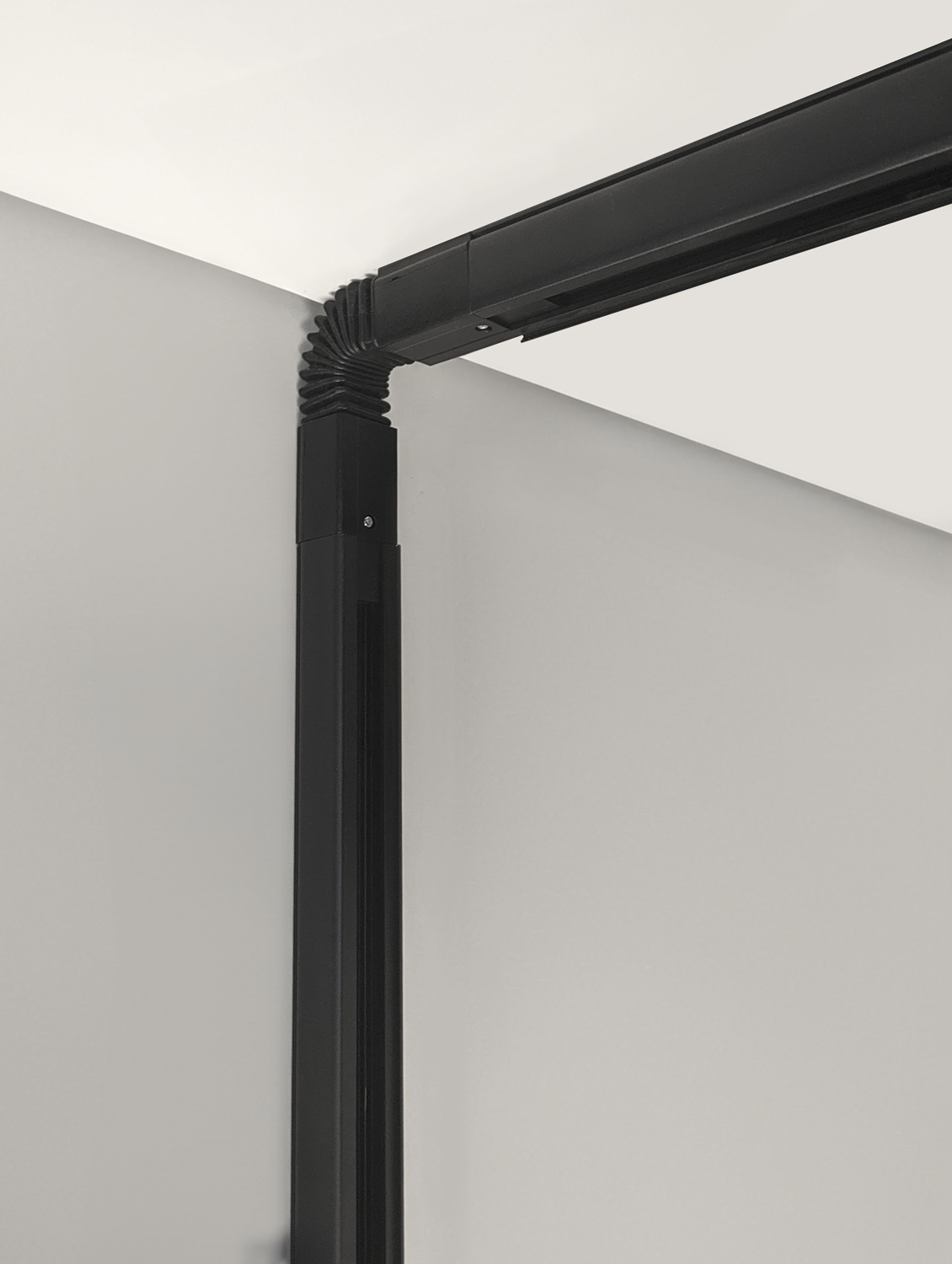

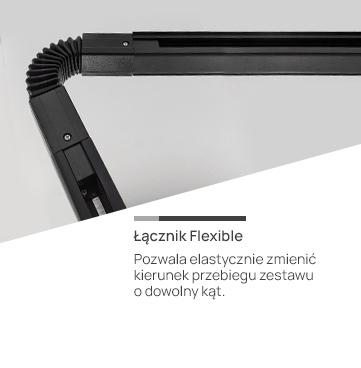

W prostych instalacjach można o tym nie myśleć, ale przy bardziej rozbudowanych, zwłaszcza z użyciem łączników kątowych, elastycznych lub typu T i X, to absolutna podstawa poprawnego działania całego systemu TRACK 3LINE. Dzięki przestrzeganiu tej zasady masz pewność, że wszystkie tory prądowe i uziemienie są prowadzone prawidłowo, a system pozostaje w pełni bezpieczny, stabilny i zgodny z normami.
