Zewnętrzny system szynowy
OUTDOOR TRACK IP65
System szynowy z podwyższoną ochroną IP do łazienek i na zewnątrz
Dwuobwodowy system szynowy 48V, IP65
Zewnętrzny system szynowy o podwyższonej odporności IP65

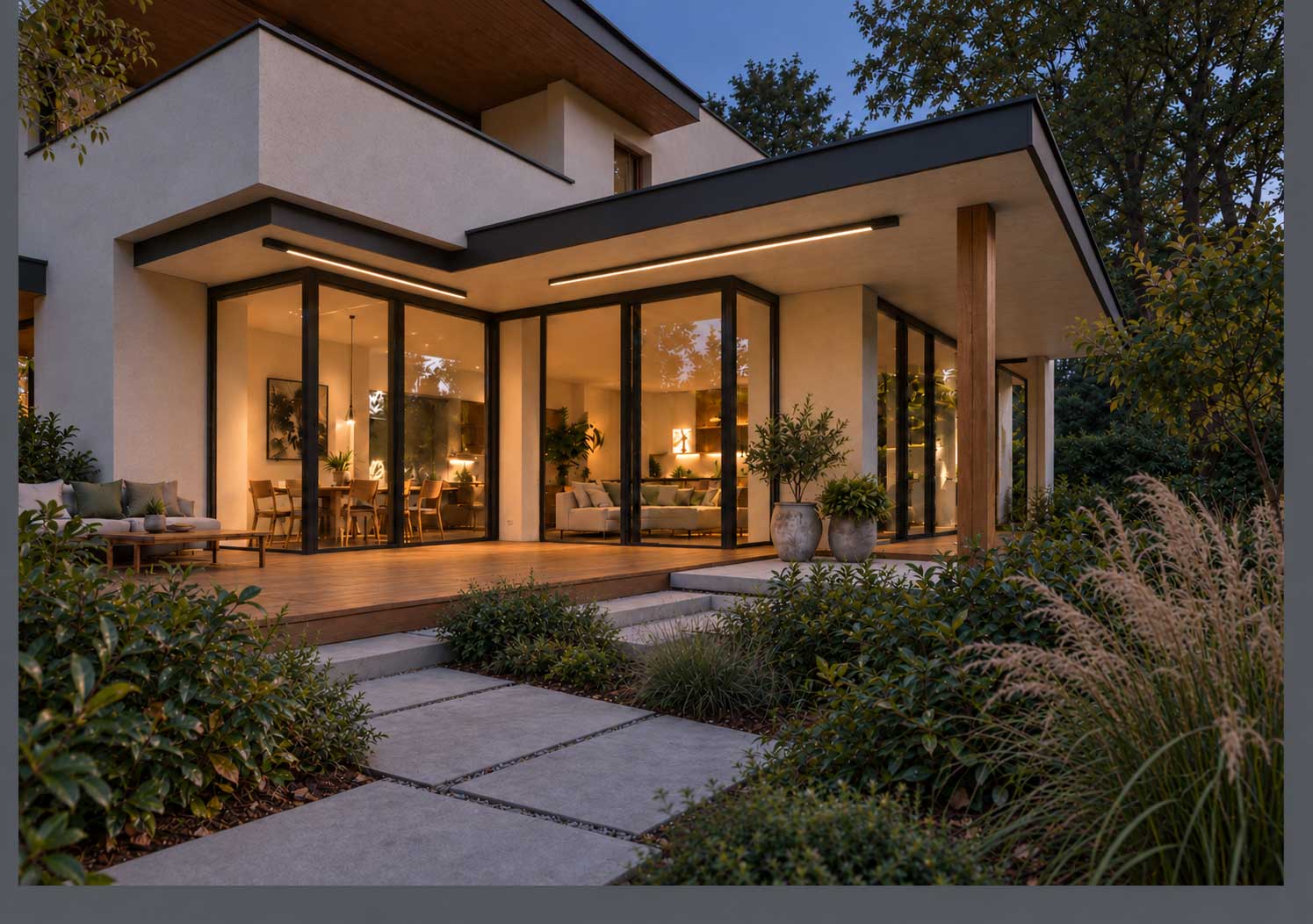

Stwórz oświetlenie tarasu, pergoli lub strefy wejściowej, łącząc ciągłą linię LED z reflektorami i lampami wiszącymi. OUTDOOR TRACK IP65 to modułowy system 48 V z podwyższoną ochroną przed pyłem i wodą, przeznaczony do zastosowań zewnętrznych i wybranych przestrzeni o podwyższonej wilgotności.
Jak to działa?
Podstawą systemu jest szyna z obowiązkową linią LED. Możesz używać samego światła liniowego lub uzupełnić je dodatkowymi oprawami wpinanymi bezpośrednio w linię LED. W zależności od wybranego zasilania i sterowania oba rodzaje światła mogą działać wspólnie albo jako dwa niezależne obwody.
Co możesz stworzyć?

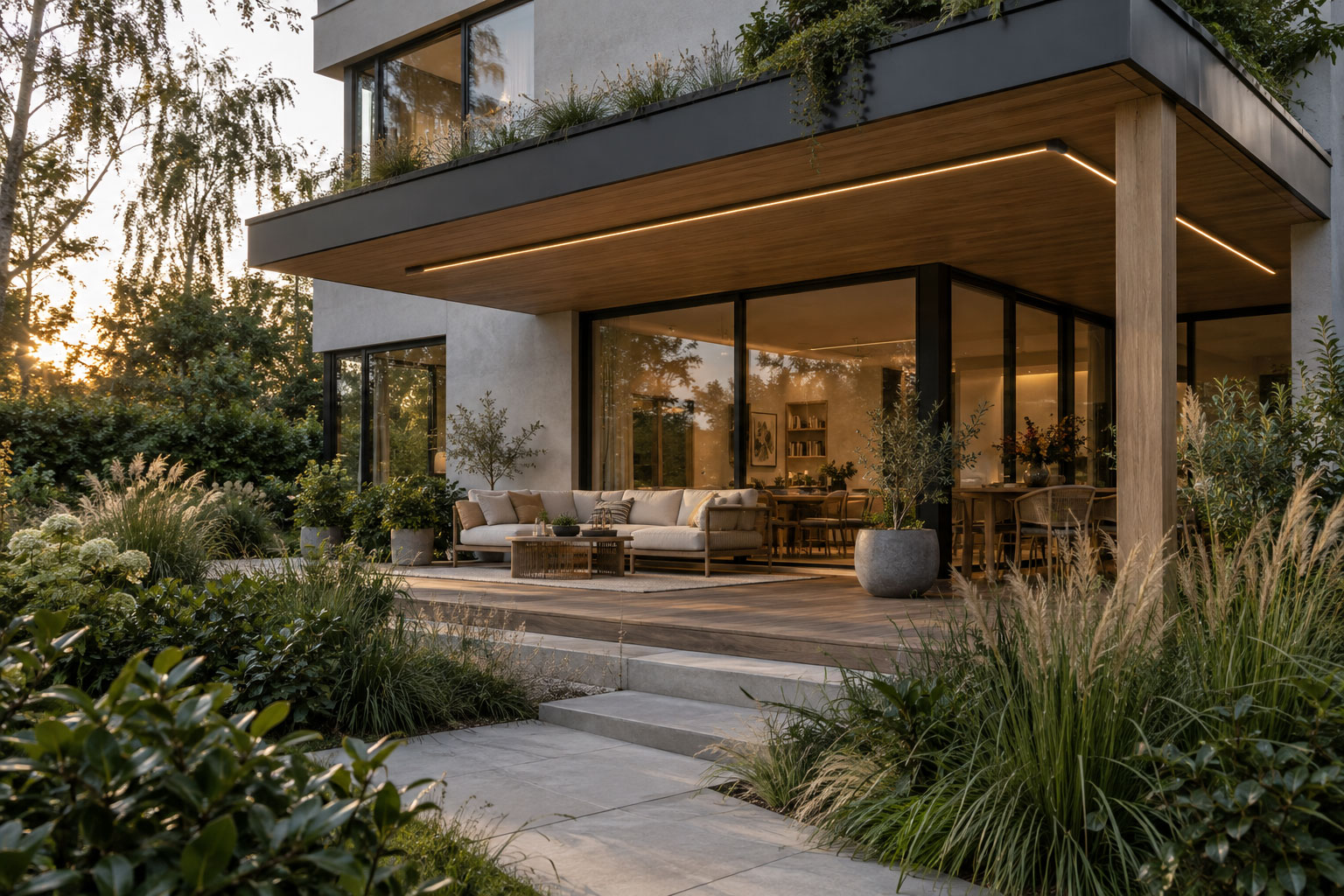

Światło liniowe wzdłuż zadaszenia lub konstrukcji pergoli.

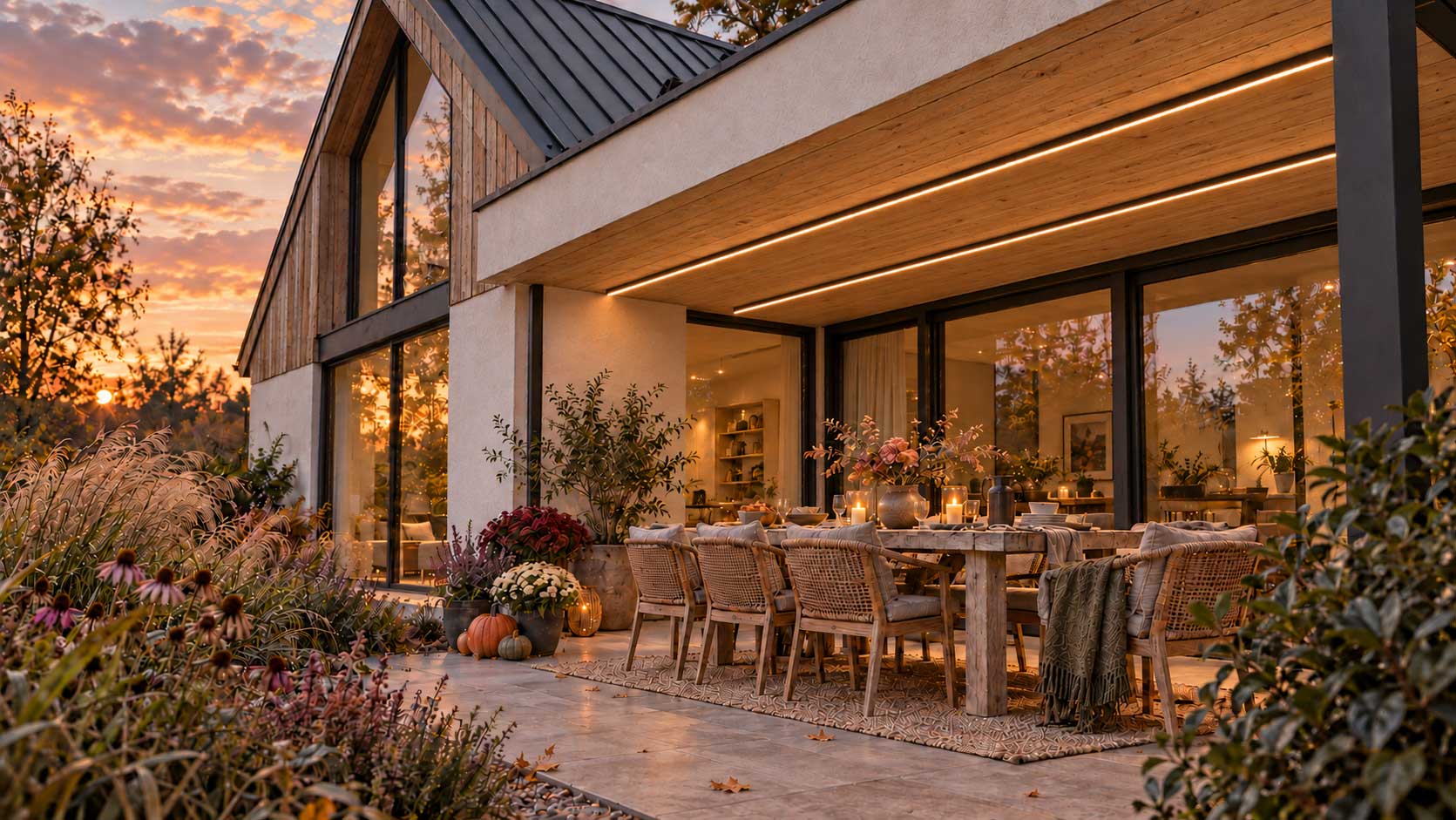

Oświetlenie ogólne połączone z lampami nad stołem i reflektorami do wybranych stref.
Układy proste, narożne i rozgałęzione z wykorzystaniem łączników L, T i X.
Kompozycje prowadzone po suficie i ścianie, montowane natynkowo lub podwieszane.
Jak to działa?
Podstawą systemu jest szyna z obowiązkową linią LED. Możesz używać samego światła liniowego lub uzupełnić je dodatkowymi oprawami wpinanymi bezpośrednio w linię LED. W zależności od wybranego zasilania i sterowania oba rodzaje światła mogą działać wspólnie albo jako dwa niezależne obwody.
Co możesz stworzyć?
Podstawą systemu jest szyna z obowiązkową linią LED. Możesz używać samego światła liniowego lub uzupełnić je dodatkowymi oprawami wpinanymi bezpośrednio w linię LED. W zależności od wybranego zasilania i sterowania oba rodzaje światła mogą działać wspólnie albo jako dwa niezależne obwody.
Stworzony z myślą o zewnętrznym lub łazienkowym zastosowaniu
OUTDOOR TRACK IP65 to niskonapięciowy system szynowy 48V, pozwalający łatwo zaplanować oświetlenie tarasu, zadaszenia lub strefy wokół domu.
W jednej szynie możesz połączyć światło liniowe z oprawami punktowymi i dekoracyjnymi, tworząc spójny system dopasowany do przestrzeni.
Modułowa konstrukcja ułatwia późniejszą rozbudowę i zmianę rozmieszczenia opraw.
Stopień ochrony IP65 umożliwia wykorzystanie systemu na tarasach, pod pergolami, zadaszeniami i w innych przestrzeniach zewnętrznych a także w łazienkach
Smukły czarny profil o wymiarach zaledwie 2,5 × 2,6 cm pozostaje dyskretnym elementem architektury.
Posiada podsystemy
System można montować natynkowo lub podwieszać, dopasowując go do konstrukcji i charakteru przestrzeni.
OUTDOOR TRACK IP65 2LINE - dwufazowy 48V, umożliwiający stworzenie dwóch niezależnych obwodów.
OUTDOOR TRACK IP65 DALI - sterowany przez magistralę DALI w najbardziej wymagających projektach inteligentnego domu.
OUTDOOR TRACK IP65 Pilot DIMM - sterowany przez radiowy Pilot z możliwością ściemniania obwodu.
System jedno lub dwuobwodowy
System wykorzystuje dwa niezależne obwody 48V, pozwalające oddzielnie sterować różnymi rodzajami światła.
Pierwszy obwód może zasilać liniowe oświetlenie LED, a drugi dodatkowe oprawy punktowe lub dekoracyjne.
Dzięki temu łatwo tworzysz różne scenariusze oświetlenia i atmosferę dopasowaną do sytuacji.
OUTDOOR TRACK IP65 2LINE
światła
mechaniczny
OUTDOOR TRACK IP65 DALI
OUTDOOR TRACK IP65 PILOT DIMM
Lampy do systemy OUTDOOR IP65

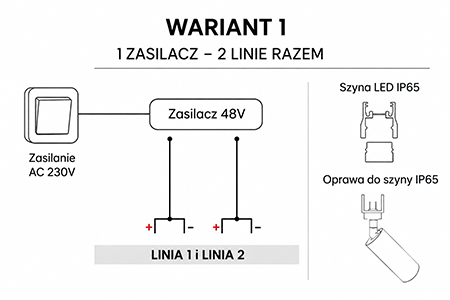

Opcja nr 1
1 zasilacz - dwa obwody zapalane razem
Jeden zasilacz 48V zasila jednocześnie lampy liniowe oraz wybrane oprawy punktowe. Obie linie są podłączone do tego samego zasilacza, dlatego włączają się i wyłączają razem. Lampy z drugiego obwodu, wpinane w szynę z paskiem LED, są opcjonalne i mogą zostać zastosowane w zależności od potrzeb.

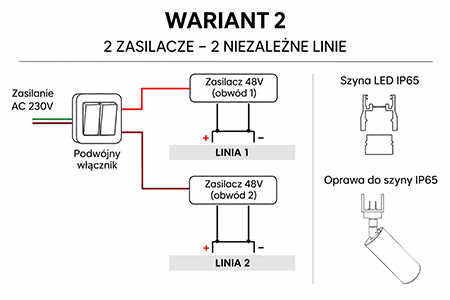

Opcja nr 2
2 zasilacze - dwa niezależne obwody
Dwa zasilacze 48V obsługują dwa niezależne obwody - osobno lampy liniowe oraz osobno wybrane oprawy punktowe. Dzięki temu każdy obwód można włączać i wyłączać niezależnie. Do takiego rozwiązania wymagany jest przewód 4-żyłowy.

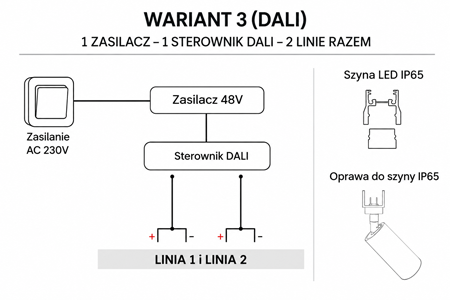

Opcja nr 3 DALI DIMM
Inteligentny dom
Jeden zasilacz 48V zasila obie linie, a pomiędzy zasilaczem a systemem znajduje się sterownik DALI. Sterownik obsługuje obie linie jednocześnie, dlatego cały system jest włączany i wyłączany jako jedna całość. Lampy z drugiego obwodu, wpinane w szynę z paskiem LED, są opcjonalne i mogą zostać zastosowane w zależności od potrzeb. Do niezależnego załączania linii 1 i linii 2 wymagany byłby drugi transformator oraz sterownik DALI.

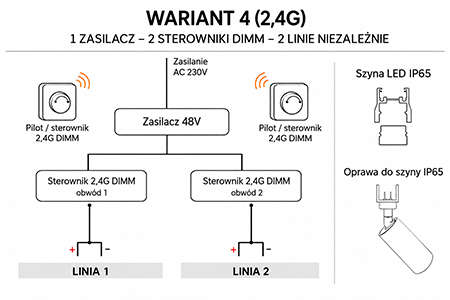

Opcja nr 4 PILOT DIMM
Jeden zasilacz 48V zasila dwa sterowniki 2,4 GHz z opcją DIMM(ściemnianie), które obsługują dwa niezależne obwody. Każdym obwodem można sterować osobno — włączać, wyłączać oraz płynnie regulować natężenie światła.
Dzięki temu lampy liniowe oraz oprawy punktowe mogą działać niezależnie od siebie i być osobno ściemniane za pomocą dedykowanych sterowników/pilotów 2,4 GHz.
Warianty
W systemie OUTDOOR TRACK IP65 konfiguracja nie musi być oparta na jednym sztywnym schemacie. Poszczególne rozwiązania można łączyć i dopasowywać do potrzeb konkretnej instalacji, zależnie od tego, ile obwodów ma być sterowanych, czy wymagane jest ściemnianie oraz jaki sposób obsługi preferuje użytkownik.
Najważniejsze jest poruszanie się w ramach wybranego sposobu sterowania:
- system jednoliniowy – pozwala sterować jednym obwodem (w ramach jednego obwodu można łączyć lampy liniowe z wpinanymi)
- system dwuliniowy – pozwala rozdzielić instalację na dwa niezależne obwody i sterować nimi osobno,
- sterowniki z pilotem – umożliwiają wygodne sterowanie, np. włączanie, wyłączanie lub ściemnianie poszczególnych obwodów,
- DALI – rozwiązanie przeznaczone do bardziej rozbudowanego i precyzyjnego sterowania oświetleniem połączonego z inteligentnym domem.
Te warianty można zestawiać w różny sposób w zależności od projektu. Przykładowo jedna część instalacji może pracować jako osobny obwód, druga jako kolejny, a sposób ich sterowania można dobrać do wymagań użytkownika. Nie ma więc jednej obowiązkowej konfiguracji dla całego systemu – układ zasilaczy, sterowników i obwodów dobiera się indywidualnie.
Kluczowe jest natomiast, aby już na etapie projektu określić, w jakim systemie sterowania ma pracować dana część instalacji i dobrać do niej odpowiednią liczbę przewodów, zasilaczy oraz urządzeń sterujących.
Montaż
Rodzaj montażu
Dostosuj wariant montażu do Twojego projektu
System OUTDOOR TRACK IP65 został zaprojektowany do pracy w miejscach, w których oświetlenie może być narażone na wilgoć, zachlapania oraz działanie czynników zewnętrznych. Stopień ochrony IP65 oznacza wysoką odporność na pył oraz strumienie wody, dzięki czemu system może być stosowany zarówno wewnątrz, jak i na zewnątrz budynku.Sprawdzi się m.in. na tarasach, pod zadaszeniami, w altanach, strefach wejściowych, przy elewacjach, a także w łazienkach i innych pomieszczeniach o podwyższonej wilgotności. Dzięki temu jeden system pozwala zachować spójną stylistykę oświetlenia w różnych częściach domu i jego otoczenia.

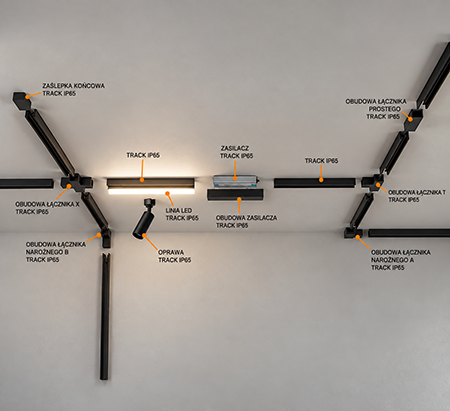

Montaż natynkowy
Mocowanie do istniejącego sufitu
System OUTDOOR TRACK IP65 może być montowany również natynkowo, bez konieczności wykonywania zabudowy lub wpuszczania szyny w sufit. Profil ma wysokość około 2,6 cm, dzięki czemu zachowuje smukłą i estetyczną formę, a jednocześnie pozostaje wyraźnym elementem aranżacji.System można prowadzić nie tylko w linii prostej. Dostępne są łączniki L i T, które pozwalają tworzyć narożniki, zmieniać kierunek prowadzenia szyny oraz rozbudowywać instalację o kolejne odcinki. Dzięki temu możliwe jest dopasowanie układu do geometrii pomieszczenia, tarasu lub elewacji.
Możliwe jest także wykonanie zejścia z sufitu na ścianę, co pozwala płynnie poprowadzić system w dwóch płaszczyznach.
Takie rozwiązanie daje dużą swobodę projektową i umożliwia tworzenie bardziej rozbudowanych układów oświetleniowych bez rezygnowania z jednej spójnej linii systemu.

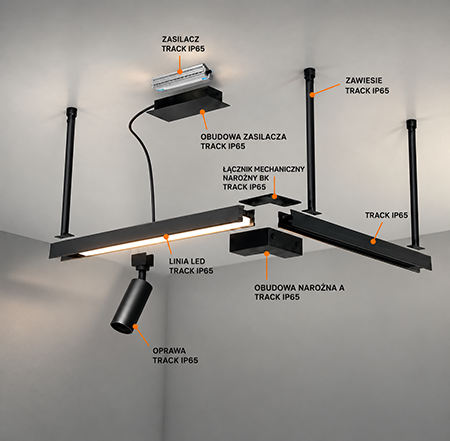

Montaż podwieszany
Montaż na specjalnych zawiesiach
System OUTDOOR TRACK IP65 może być montowany również w wersji podwieszanej, z wykorzystaniem specjalnych zawiesi przeznaczonych do tego systemu. Pozwala to opuścić szynę poniżej sufitu i prowadzić ją na wybranej wysokości, co sprawdza się szczególnie w wysokich pomieszczeniach, pod zadaszeniami oraz w nowoczesnych aranżacjach architektonicznych.Zawiesia stabilnie utrzymują profil i umożliwiają stworzenie lekkiej, przestrzennej konstrukcji. Dzięki temu szyna nie musi przylegać bezpośrednio do sufitu, a oświetlenie można lepiej dopasować do wysokości i układu danej przestrzeni.
ELEMENTY OUTDOOR TRACK IP65
Lampy obwód nr 1
Lampy obwód nr 2
Blokada lamp
Opcja wisząca
Łączenie szyn
Zaślepka dociętego LED

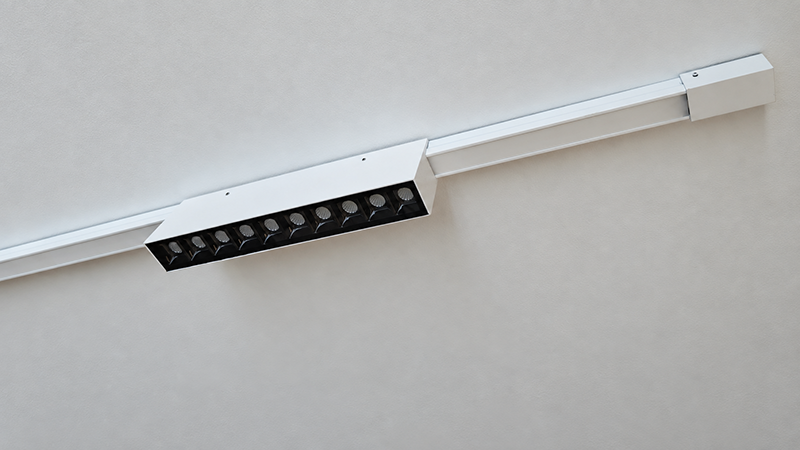

Zaślepka końcowa
Docinanie LED
Łącznik L
Łącznik T
Łącznik X
Łącznik sufit/ściana
Lampa LED obwód 1
Tuba obwód nr 2
Lampa Liniowa obwód nr 2
Lampa wisząca obwód nr 2
Zasilanie 48V
Elementy zasilające mogą znajdować się w dowolnym miejscu na długości szyny. Należy jedynie pamiętać, aby moc użytego zasilacza była większa od sumy poboru mocy przewidzianych lamp z 10% zapasem mocy.
System OUTDOOR TRACK IP65 zasilany jest napięciem 48V. W systemie dostępne są zasilacze o mocy 100W, 200W lub 300W. Każdy zasilacz montowany jest zawsze w dedykowanej obudowie, która zapewnia estetyczne i uporządkowane wykończenie instalacji oraz spójny wygląd całego systemu.
W obowiązkowym obwodzie nr 1, w którym prowadzona jest linia LED wzdłuż szyny, należy przyjąć moc 10 W na każdy 1 metr LED. Oznacza to, że przy doborze zasilacza trzeba uwzględnić łączną długość linii LED oraz wynikające z niej zapotrzebowanie na moc.

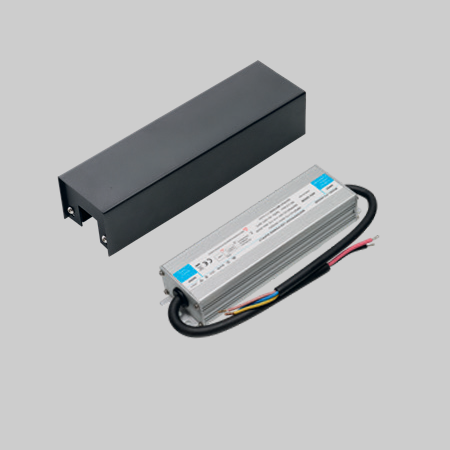

ZASILACZ DOPINANY 48V
Zasilacz 48 V w systemie OUTDOOR TRACK IP65 montowany jest przy szynie i może być umieszczony w dogodnym miejscu instalacji, z uwzględnieniem przebiegu łączników oraz połączeń poszczególnych odcinków. Zasilacz zawsze znajduje się w dedykowanej obudowie, która jest większa od samego profilu szyny i stanowi widoczny element systemu.
Dostępne są zasilacze o mocy 100W, 200W i 300W. W przypadku wersji 300W stosowana jest większa obudowa, dostosowana do wymiarów zasilacza. Niezależnie od wybranej mocy obudowa zasilacza zawsze wystaje poza gabaryt szyny i nie licuje się z profilem.
