Systemy szynowe AZzardo
To centrum wiedzy o szynoprzewodach AZzardo. W tabeli poniżej porównasz linie systemowe i jednym kliknięciem przejdziesz do produktów lub konfiguratora. Znajdziesz tu również słownik pojęć i najczęściej pojawiające się pytania (FAQ).
Porównanie systemów
Napięcie
Natynkowe
Podtynkowe
Ilość obwodów
Lampy bluetooth
Przycinanie szyn
Wymiary szyn natynkowych
Wymiary szyn podtynkowych
TRACK 1LINE
230V
1
H2.1cm / W3.4cm
TRACK 3LINE
230V
GIPS1
do 3
H3.6cm / W3.2cm
H3.6cm / W5.5cm
ALFA TRACK
48V
GIPS 1, GIPS 2
EASYFIX, STRETCH
1 *
H2.7cm / W2.5cm
H5.2cm / W2.5cm
H5.2cm / W6.8**-3.1cm
ALFA TRACK 2LINE
48V
GIPS 1, GIPS 2
EASYFIX, STRETCH
do 2
H2.7cm / W2.5cm
H5.2cm / W2.5cm
H5.2cm / W6.8**-3.1cm
ALFA TRACK DALI
48V
GIPS 1, GIPS 2
EASYFIX, STRETCH
H2.7cm / W2.5cm
H5.2cm / W2.5cm
H5.2cm / W6.8**-3.1cm
BETA TRACK
230V
GIPS 1, GIPS 2
EASYFIX
1 *
H3.1cm / W5.7cm
H5.7cm / W6.8**-3.1cm
GAMMA TRACK
48V
GIPS 1, GIPS 2
1 *
H0.5cm / W2.5cm
H3.5cm / W2.9cm
H3.5cm / W6.6**-2.9cm
NEO TRACK
48V
H0.6cm / W3.3cm
IP65
48V
Hxxcm / Wxxcm

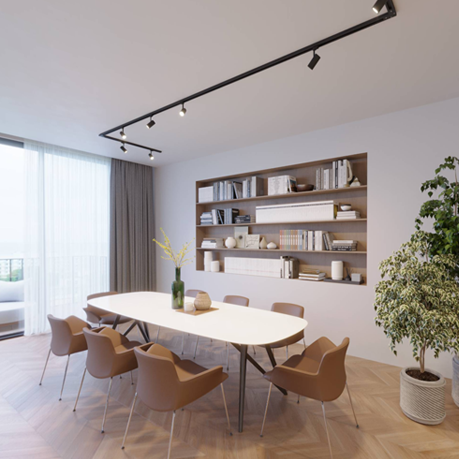

TRACK 1LINE
Napięcie:
230V
Natynkowe:
Podtynkowe:
Ilość obwodów:
1
Lampy bluetooth:
Przycinanie szyn:
Wymiary natynk:
H2.1cm / W3.4cm
Wymiary natynk:
TRACK 3LINE
Napięcie:
230V
Natynkowe:
Podtynkowe:
GIPS1
Ilość obwodów:
do 3
Lampy bluetooth:
Przycinanie szyn:
Wymiary natynk:
H3.6cm / W3.2cm
Wymiary podtynk:
H3.6cm / W5.5cm

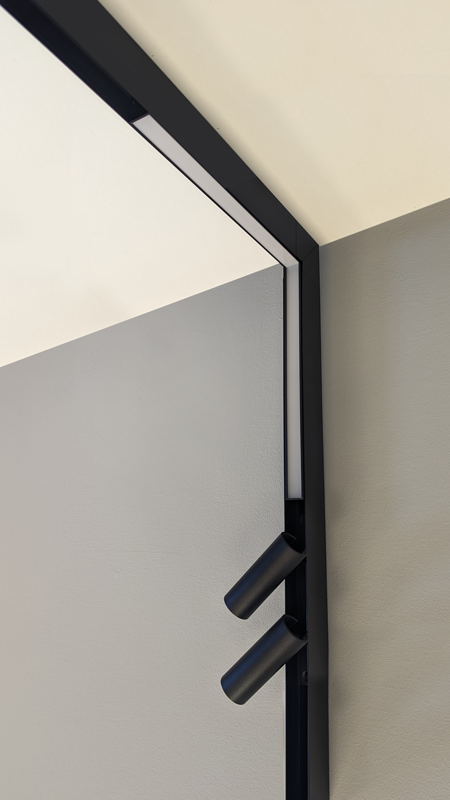

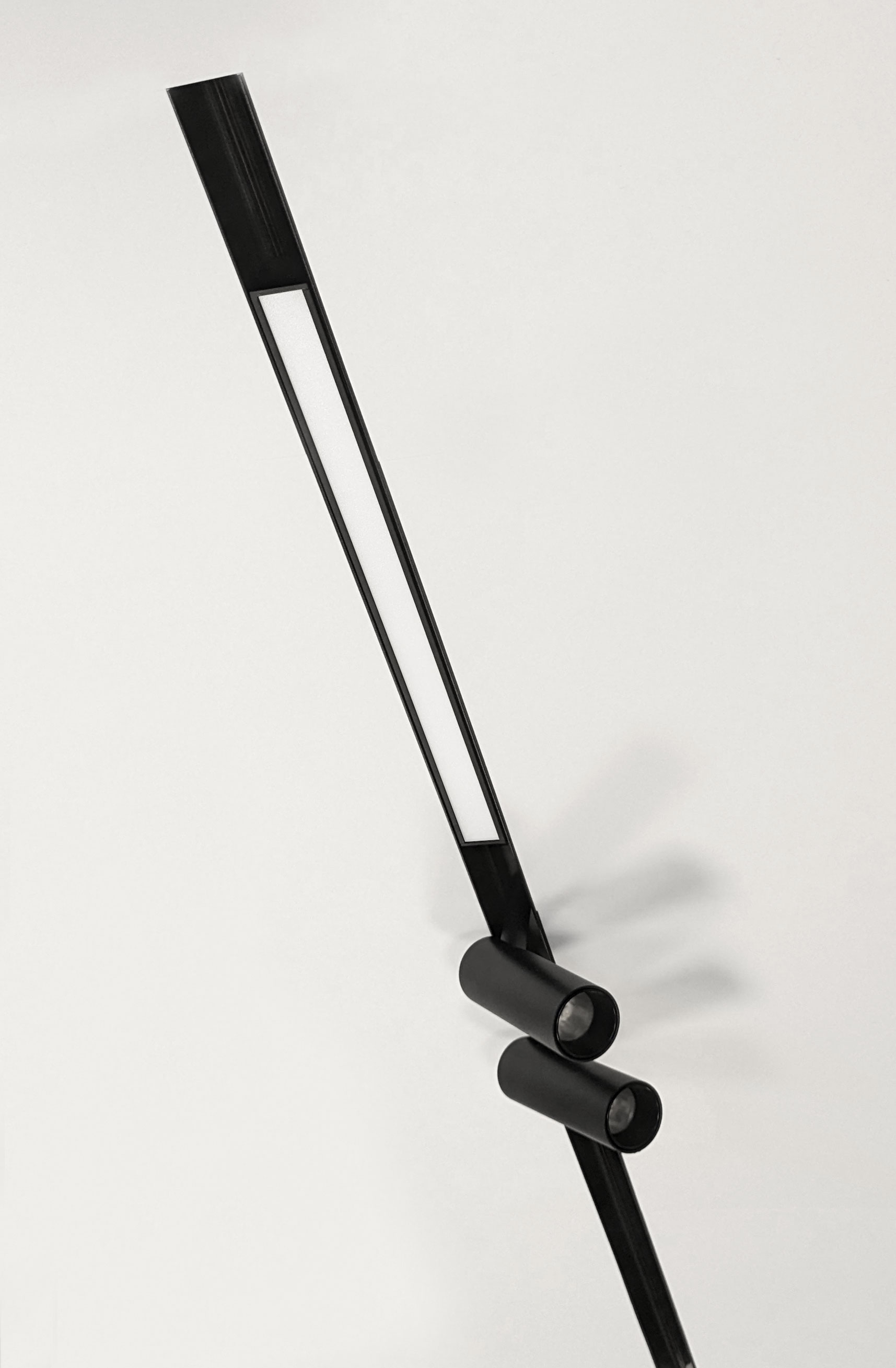

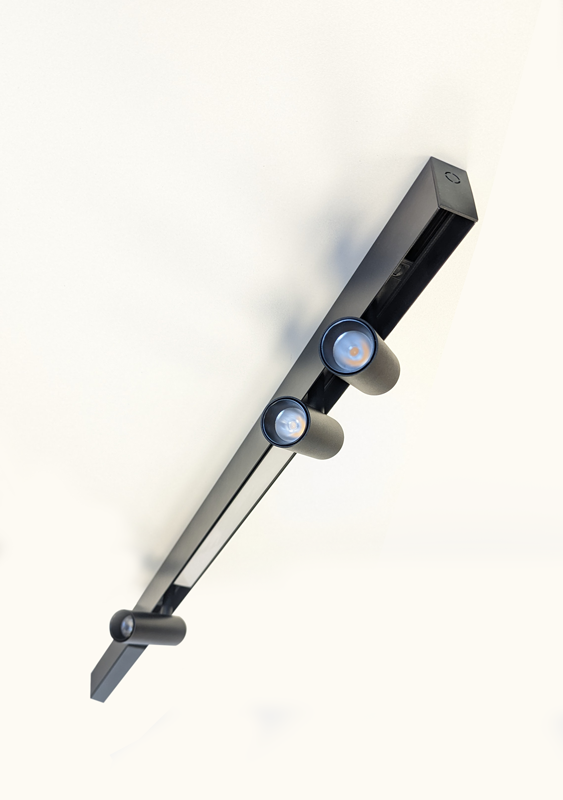

ALFA TRACK
Napięcie:
48V
Natynkowe:
Podtynkowe:
GIPS1, GIPS2,
EASYFIX, STRECH
Ilość obwodów:
1 *
Lampy bluetooth:
Przycinanie szyn:
Wymiary natynk:
H2.7cm / W2.5cm
H5.2cm / W2.5 cm
Wymiarypodtynk:
H5.2cm / W6.8**-3.1cm
ALFA TRACK 2LINE
Napięcie:
48V
Natynkowe:
Podtynkowe:
GIPS1, GIPS2,
EASYFIX, STRECH
Ilość obwodów:
do 2
Lampy bluetooth:
Przycinanie szyn:
Wymiary natynk:
H2.7cm / W2.5cm
H5.2cm / W2.5 cm
Wymiarypodtynk:
H5.2cm / W6.8**-3.1cm
ALFA TRACK DALI
Napięcie:
48V
Natynkowe:
Podtynkowe:
GIPS1, GIPS2,
EASYFIX, STRECH
Ilość obwodów:
Lampy bluetooth:
Przycinanie szyn:
Wymiary natynk:
H2.7cm / W2.5cm
H5.2cm / W2.5 cm
Wymiarypodtynk:
H5.2cm / W6.8**-3.1cm
BETA TRACK
Napięcie:
230V
Natynkowe:
Podtynkowe:
GIPS1, GIPS2, EASYFIX
Ilość obwodów:
1 *
Lampy bluetooth:
Przycinanie szyn:
Wymiary natynk:
H5.7cm / W3.0cm
Wymiarypodtynk:
H5.7cm / W6.8**-3.1cm
GAMMA TRACK
Napięcie:
48V
Natynkowe:
Podtynkowe:
GIPS1, GIPS2
Ilość obwodów:
1 *
Lampy bluetooth:
Przycinanie szyn:
Wymiary natynk:
H0.5cm / W2.5cm
H3.5cm / W2.9 cm
Wymiarypodtynk:
H3.5cm / W6.6**-2.9cm
NEO TRACK
Napięcie:
48V
Natynkowe:
Podtynkowe:
Ilość obwodów:
Lampy bluetooth:
Przycinanie szyn:
Wymiary natynk:
H0.5cm / W3.3cm
Wymiary podtynk:
DELTA TRACK
48V
GIPS 1, GIPS 2
1 *
H0.5cm / W2.5cm
H3.5cm / W2.9cm
H3.5cm / W6.6**-2.9cm
Poznaj nasze systemy

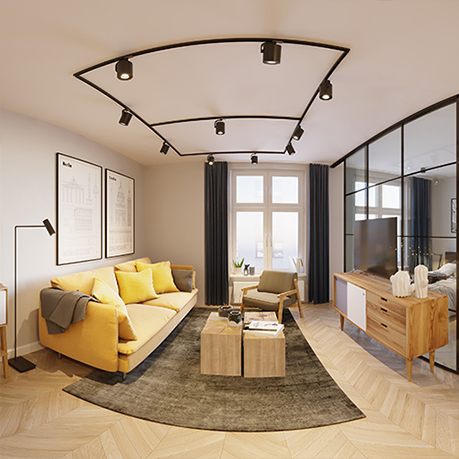

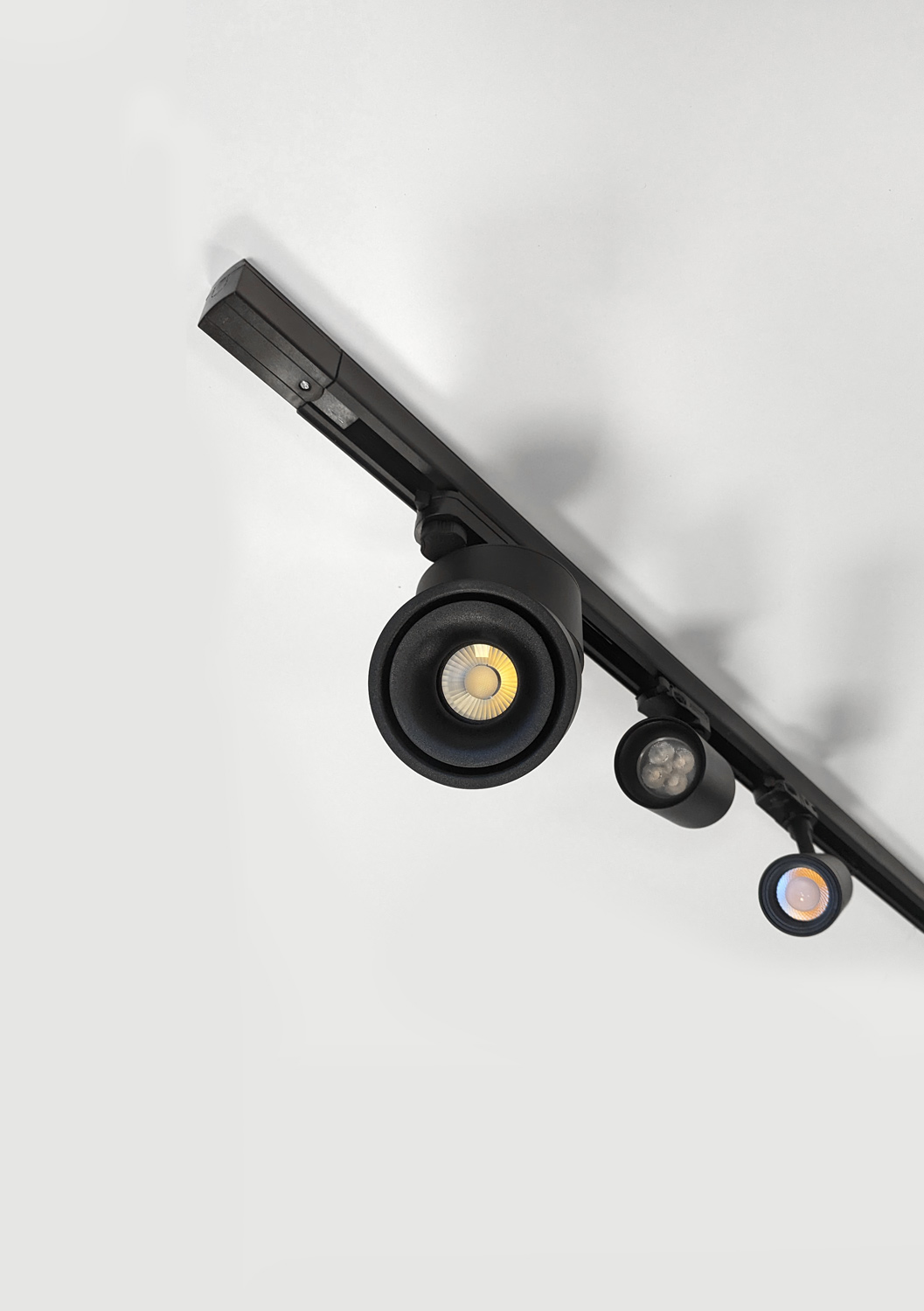

Track 3LINE
zestaw Ultracienki, jednofazowy system (48V) zasilany przez dedykowane zasilacze. Magnetyczne mocowanie lamp i opcja sterowania Bluetooth zapewniają maksymalną swobodę konfiguracji. Przeznaczony do montażu natynkowego, wyłącznie w kolorze czarnym.
Alfa Magnetic
zestaw Ultracienki, jednofazowy system (48V) zasilany przez dedykowane zasilacze. Magnetyczne mocowanie lamp i opcja sterowania Bluetooth zapewniają maksymalną swobodę konfiguracji. Przeznaczony do montażu natynkowego, wyłącznie w kolorze czarnym.
FAQ
Lampy w szynoprzewodach są zasilane przez szynę, ale sposób zasilania samej szyny zależy od typu systemu. W systemach 230V prąd podawany jest bezpośrednio z sieci, a w systemach niskonapięciowych wymagany jest dodatkowy zasilacz. Zasilacz może być wpinany w szynę lub montowany poza nią, np. w suficie lub rozdzielni.
Adapter pozwala podłączyć do szynoprzewodu lampę, która nie jest do niego fabrycznie przystosowana. Lampę podłącza się do adaptera, a on przekazuje jej zasilanie z szyny. Należy jednak pamiętać, że nie wszystkie źródła światła są kompatybilne - ograniczenia zależą od typu systemu i parametrów zasilania.
To zależy od systemu. W szynoprzewodach 230V dodatkowy zasilacz nie jest potrzebny, natomiast w systemach niskonapięciowych - 48V, jest on wymagany. Zasilacz może być wpinany w szynę lub montowany poza nią (np. w suficie lub rozdzielni). W systemach niskonapięciowych należy dobrać go do łącznej mocy wszystkich lamp, w systemach 230V zasilacz nie jest stosowany, więc nie ma takiej potrzeby.
Systemy magnetyczne różnią się sposobem zasilania, sterowania oraz budową szyny. Mogą działać na 230V lub w systemie niskonapięciowym z zasilaczem, a także oferować różne opcje montażu i sterowania. Przykładowo ALFA to system 48V z zasilaczem i rozbudowanym sterowaniem (np. DALI), a BETA działa na 230V i jest prostsza w instalacji, bez dodatkowego zasilacza.
To zależy od systemu. W szynoprzewodach 230V lampy zasilane są prądem zmiennym, a w systemach niskonapięciowych prądem stałym z zasilacza. Dlatego przy systemach niskonapięciowych konieczne jest zastosowanie odpowiedniego zasilacza dopasowanego do całej instalacji.
W szynoprzewodach można montować lampy dedykowane do danego systemu lub inne oprawy przy użyciu adaptera jeśli w danym systemie jest on dostępny. Ważne jest dopasowanie lampy do typu szynoprzewodu (np. 1-fazowy, 3-fazowy, magnetyczny) oraz parametrów zasilania.
Nie, lampy z różnych systemów nie są ze sobą kompatybilne. Każdy system ma własne rozwiązania techniczne i wymaga dedykowanych opraw. Nie należy też stosować lamp innych producentów, ponieważ mogą nie pasować konstrukcyjnie lub elektrycznie do danego systemu.
Nie, lampy do szyn 1-fazowych i 3-fazowych nie są zamienne i muszą być dopasowane do systemu. Różnią się konstrukcją oraz sposobem zasilania, dlatego należy zawsze dobrać lampę przeznaczoną do konkretnego typu szynoprzewodu.
Złącza należy dobrać do konkretnego systemu szynoprzewodów, ponieważ różnią się konstrukcją i sposobem zasilania. Ważne jest dopasowanie typu złącza (np. T, L, X) oraz jego zgodność z danym systemem.
Nie ma jednej stałej liczby lamp - zależy ona od systemu i użytych opraw. W systemach niskonapięciowych ograniczeniem jest moc zasilacza (suma mocy lamp nie może jej przekraczać), a w 230V należy uwzględnić dopuszczalne obciążenie obwodu.
Możliwość ściemniania zależy od systemu. Niektóre oferują lampy ściemnialne współpracujące z zewnętrznymi ściemniaczami dopuszkowymi (np. ściemniaczami TRIAC, jak w systemie ALFA 2LINE). W innych systemach ściemnianie realizowane jest przez dedykowane włączniki ścienne (jak w systemie GAMMA), piloty Bluetooth lub nawet dedykowaną aplikację.
Tak, ale tylko w wybranych systemach. Niektóre szynoprzewody oferują sterowanie przez Bluetooth za pomocą pilota lub aplikację. Za jej pomocą korzystając z dodatkowej bramki wifi możemy sterować smartfonem nawet spoza domu
Tak, przepisy dopuszczają samodzielny montaż, jednak wymaga on podłączenia do instalacji elektrycznej 230V. Ze względów bezpieczeństwa zalecany jest montaż przez elektryka z uprawnieniami. Należy też sprawdzić warunki gwarancji, ponieważ niektóre systemy mogą wymagać instalacji przez specjalistę
Szynoprzewód montuje się do sufitu lub ściany, a następnie podłącza do instalacji elektrycznej i wpina w niego lampy. Sposób montażu zależy od systemu i może być natynkowy, podtynkowy lub na zawiesiach. Poszczególne elementy łączy się ze sobą za pomocą dedykowanych złączek.
Szynę w suficie podwieszanym montuje się w przygotowanej wnęce lub bezpośrednio do konstrukcji sufitu. Wymaga to wcześniejszego zaplanowania miejsca i doprowadzenia zasilania.
W takiej sytuacji można wykonać dodatkowy otwór montażowy w szynie. Fabryczne otwory są rozmieszczone dla optymalnego rozkładu sił, ale nie ograniczają możliwości montażu. Podczas wiercenia należy zachować szczególną ostrożność, aby nie uszkodzić elementów przewodzących ani konstrukcji szynoprzewodu. Zaleca się wykonanie takich otwórów przez osobę wykwalifikowaną.
Tak, szynoprzewody można skracać, dopasowując je do długości instalacji. Najlepiej użyć ukośnicy z odpowiednią tarczą do metalu. Podczas cięcia należy zachować ostrożność, aby nie uszkodzić elementów przewodzących oraz odpowiednio zabezpieczyć końcówkę szyny. Nie zalecamy użycia szlifierki kątowej ponieważ bardzo trudno uzyskać nią estetyczne i równe cięcie, łatwo również o uszkodzenia.
Tak, szynoprzewody można stosować w łazience. W strefach, gdzie nie ma wymogu podwyższonej klasy szczelności, można używać standardowych systemów. W strefach narażonych na kontakt z wodą należy stosować rozwiązania o wyższej klasie IP - marka oferuje dedykowany system IP65 przystosowany do takich warunków.
To zależy od systemu. W większości przypadków oprawy wystają poza szynę, ale dostępne są też systemy, w których są częściowo lub całkowicie wpuszczone. Dotyczy to głównie systemów magnetycznych lub podtynkowych, gdzie szyna może być ukryta w suficie.
Słowniczek pojęć
Sterowanie (np. DALI, Bluetooth)
Sposób zarządzania oświetleniem, który pozwala włączać, ściemniać i zmieniać ustawienia lamp. Może odbywać się przez włączniki, ściemniacze, piloty lub aplikację, w zależności od systemu.

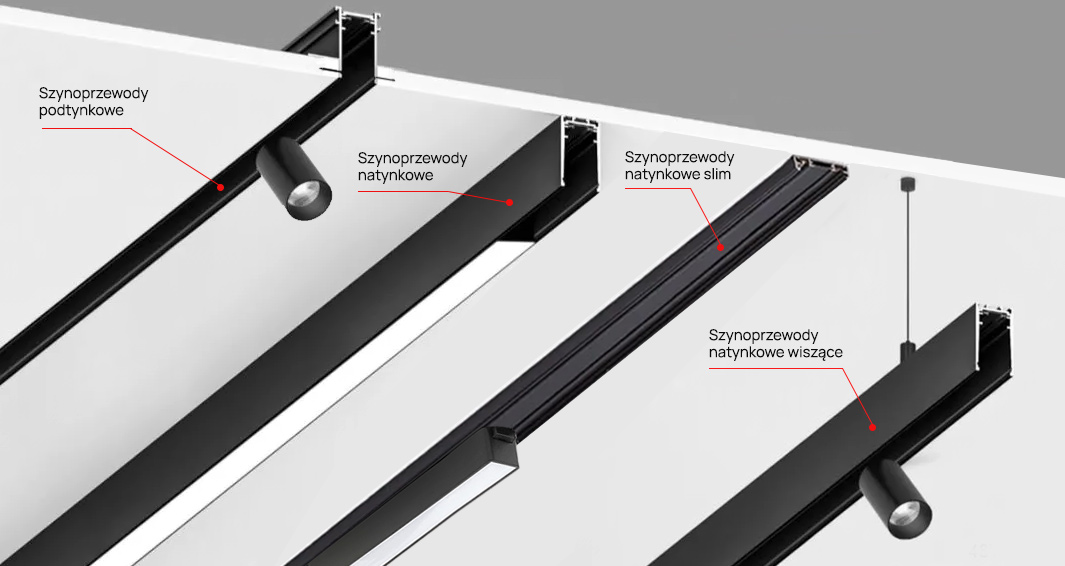

Montaż podtynkowy/natynkowy
Sposób instalacji szynoprzewodu, w którym szyna jest ukryta w suficie (podtynkowo) lub widoczna i montowana bezpośrednio na jego powierzchni (natynkowo). Wybór zależy od rodzaju sufitu, etapu prac wykończeniowych oraz efektu wizualnego, jaki chcesz uzyskać.
Zasilacz
Urządzenie, które przekształca napięcie z sieci i zasila szynoprzewód w systemach niskonapięciowych. Jego moc należy dobrać do łącznej mocy wszystkich podłączonych lamp.
Adapter
Pozwala zamontować lampy, które nie są fabrycznie przystosowane do systemów szynowych.
System 1-fazowy / 3-fazowy
W systemie 1-fazowym wszystkie lampy działają razem, a w 3-fazowym można je podzielić na grupy sterowane osobno z trzech niezależnych obwodów.
Szynoprzewód
Listwa zasilająca montowana na suficie lub ścianie, do której podłącza się i przesuwa lampy w wybranym miejscu.

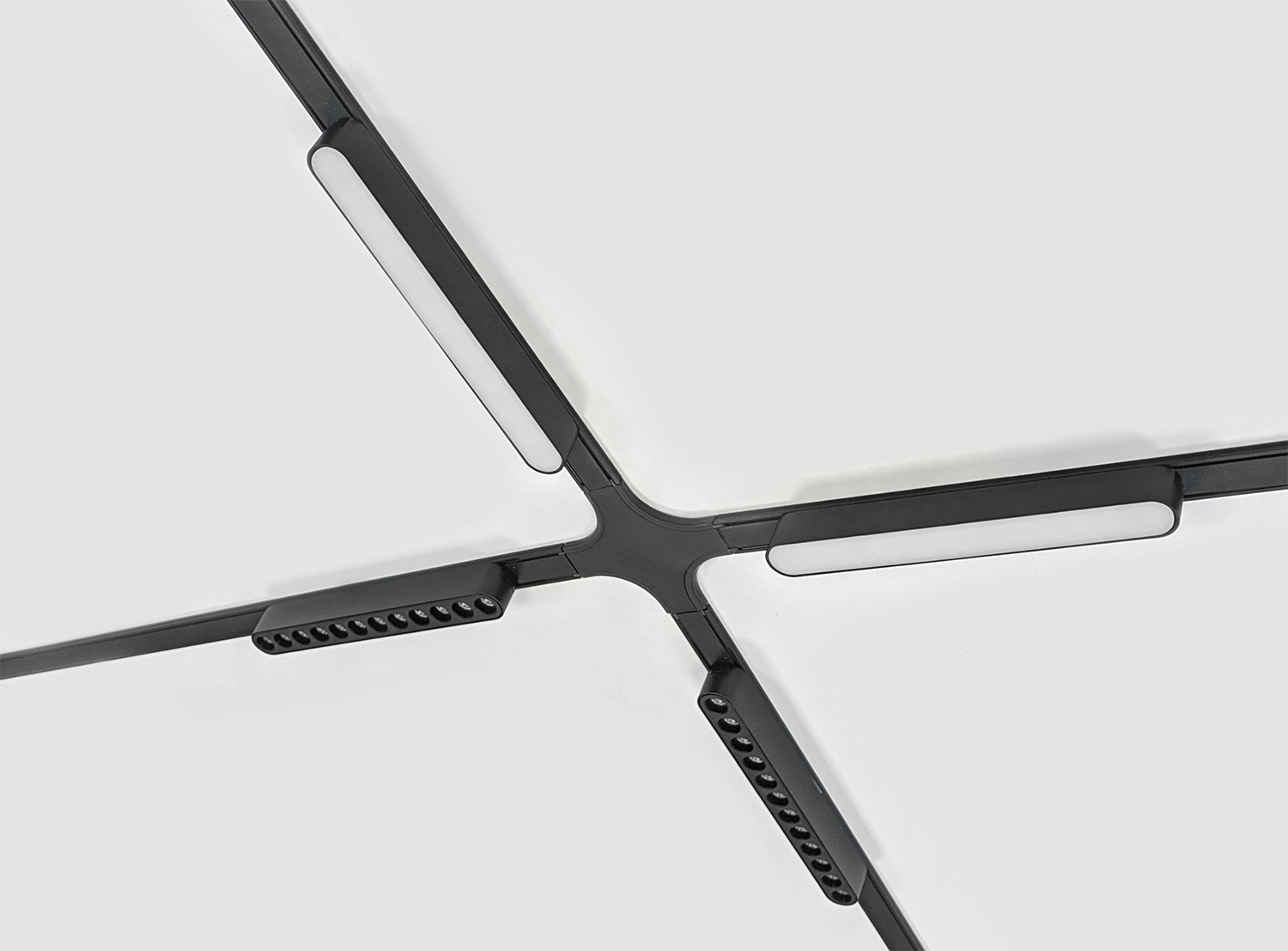

System magnetyczny
System szynoprzewodów, w którym lampy mocowane są magnetycznie i można je łatwo wpinać oraz przesuwać bez użycia narzędzi. Lampy do tego systemu nie wymagają elementów, które są wpinane w szynę i blokowane mechanicznie. Dzięki temu możliwy jest estetyczny montaż i m.in.licowanie lamp z profilem szyny
System wysokonapięciowy (230V)
System szynoprzewodów zasilany bezpośrednio z sieci elektrycznej, który nie wymaga dodatkowego zasilacza.
System niskonapięciowy (np. 48V)
System szynoprzewodów zasilany przez zasilacz, który przekształca napięcie z sieci na niższe (np. 48V). Wymaga zastosowania zasilacza dopasowanego do łącznej mocy lamp.
